Die Umschaltbox auf Montagewinkelplatte wird einfach mit den beiliegenden Schrauben an einem Längsträger unter Ihrer Solarplatte befestigt. Die benötigten Schrauben und evtl. auch Nutmuttern werden mitgeliefert.
Ebenso liefern wir Ihnen das abnehmbare Ladekabel mit MC4-Solarsteckern zu Ihrer Powerstation in Wunschlänge bis 5m oder länger gegen Mehrpreis.
Die Umschaltbox kann mit bis 440 W Gleichstrom belastet werden und eignet sich damit auch für große Module. (1 Modul, nicht 2 Module in Serie/Reihe). Die maximale Stromstärke sollte dabei nicht über 15 A liegen, was aber bei 99 % der Solarmodule bis 440 WP passt.
Bestellhinweise:
1 Paar Verlängerungskabel zur Verbindung der Umschaltbox mit dem Wechselrichter liefern wir in Wunschlänge ebenfalls dazu. Messen Sie bitte vor der Bestellung die ungefähr benötigte Länge aus und geben diese in den Optionen an.
Sollten die Solarkabel Ihres Solarmoduls nicht bis zum geplanten Montageort der Umschaltbox reichen, bestellen Sie bitte ein zweites Paar Solarkabel in den Optionen mit. Einige Kabelbinder zur Befestigung der Kabel legen wir der Lieferung bei.
Sie benötigen zur Montage keinen Elektriker, da alle Verbindungen nur gesteckt sind und Sie die Umschaltbox zur Montage nicht öffnen müssen.
Die Umschaltbox ist spritzwassergeschützt (IP44), darf aber nicht in Bereichen montiert werden, wo sie vom Regen oder anderen Flüssigkeiten erreicht werden kann. Das ist mit der vorgesehenen Montage am Längsträger unter der Solartischplatte sichergestellt.
Wichtig: Wenn Sie bereits eine Powerstation haben oder sich selbst eine beschaffen möchten, achten Sie darauf, dass diese zu den elektrischen Daten des Solarmoduls passt:
- Die Solarleistung in W(P) darf nicht über der maximalen Solarleistung liegen, die Ihre Powerstation verarbeiten kann
- Die Kurzschlussspannung in V(oc) des Moduls darf nicht über der maximalen Spannung liegen, die Ihre Powerstation vertragen kann
- Der Kurzschlussstrom I(sc) des Moduls darf nicht über der maximalen Stromstärke liegen, die Ihre Powerstation vertragen kann
- Die Nennspannung bzw. Arbeitsspannung Ihres Solarmoduls muss mindestens ein paar Volt über der minimalen Spannung liegen, ab der Ihre Powerstation geladen wird
Diese Werte finden Sie auf dem Solarmodul (Aufkleber auf der Unterseite) und in den technischen Daten der Powerstation.
Funktionsweise:

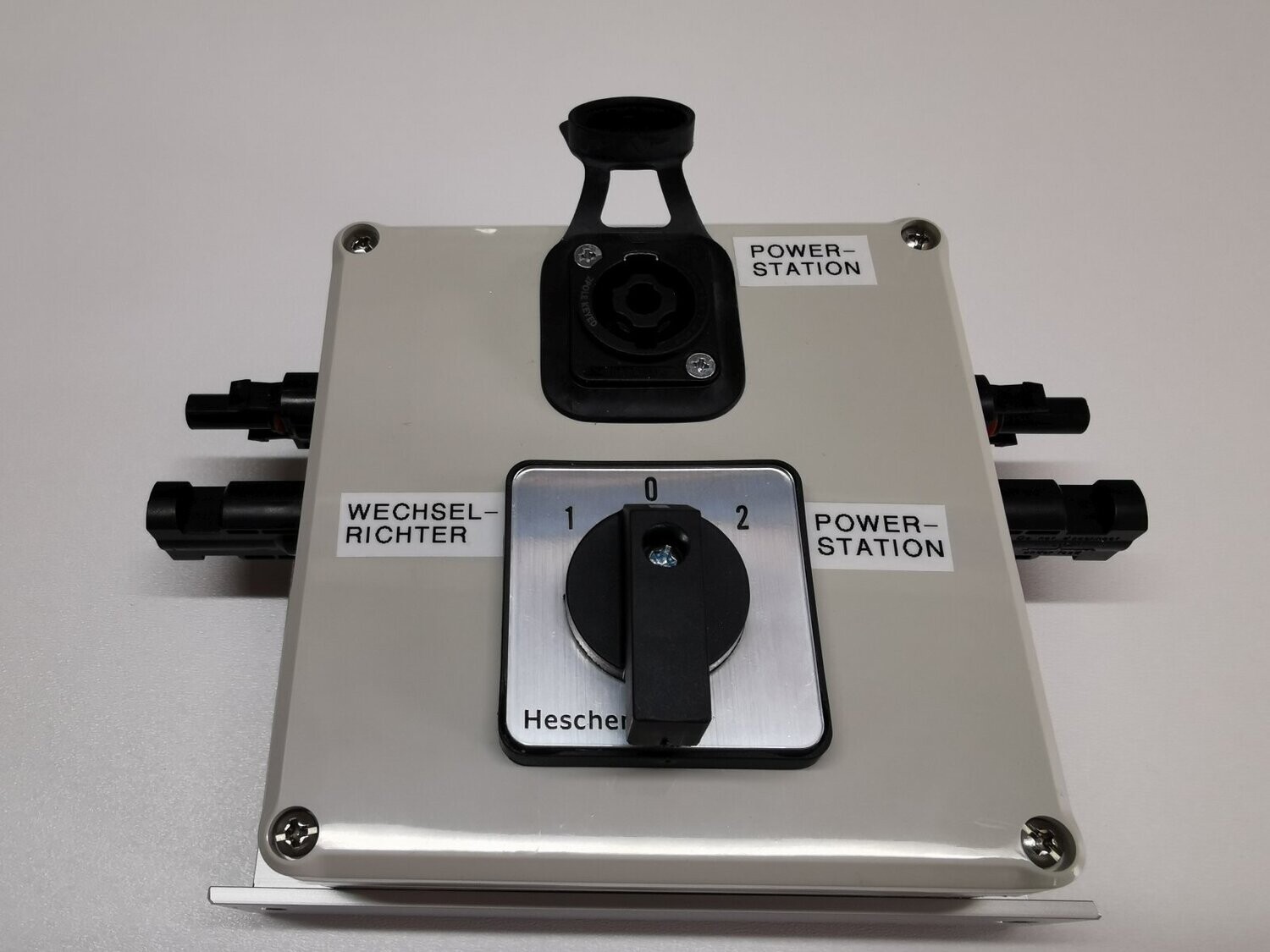

Der Umschalter auf der Box hat 3 Positionen: 0 = alles Aus ; 1 = Solarstrom über Wechselrichter einspeisen ; 2 = Solarstrom zur Powerstation (Laden).
Hinweise:
Die Umschaltbox eignet sich für 1 Solarmodul bis 48V und bis 460 WP Leistung – und damit für alle unsere Solartische.
Wir verbauen für das Ladekabel hochwertige und hochbelastbare Stecker und Buchsen mit Schutzkappe des Herstellers Neutrik. Das Ladekabel zur Powerstation ist ein hochwertiges und sehr flexibles Gummikabel. Das Gehäuse der Umschaltbox besteht aus dickwandigem Kunststoff.
Die Schaltpositionen des Umschalters und die Steck-Anschlüsse sind beschriftet, um Verwechslungen auszuschließen.
Möchten Sie die Umschaltbox für ein Balkonkraftwerk verwenden, schließen Sie nur eines der meist 2 Solarmodule an die Umschaltbox an. Das zweite Modul kann weiter Strom einspeisen.
Der Mehrwertsteuersatz für dieses Produkt beträgt für Privatkunden 0 %, da es sich um ein funktionsrelevantes Teil für eine Photovoltaikanlage mit Speicher (Powerstation) handelt. Wenn Sie zu diesem Steuersatz kaufen möchten, haken Sie das Abfragekästchen mit „Ja“ an und bestätigen uns damit, dass Sie als privater Endkunde für Ihre in Deutschland an Ihrem Haus oder Wohnung installierte Solaranlage bestellen.
Selbstverständlich erhalten Sie eine Montageanleitung mit Fotos. Diese drucken wir aus Umweltgründen nicht aus, sondern Sie können sie unter https://www.solarklapptisch.de/download-bereich unter dem Punkt „Erweiterungen und Zubehör“ herunterladen.
