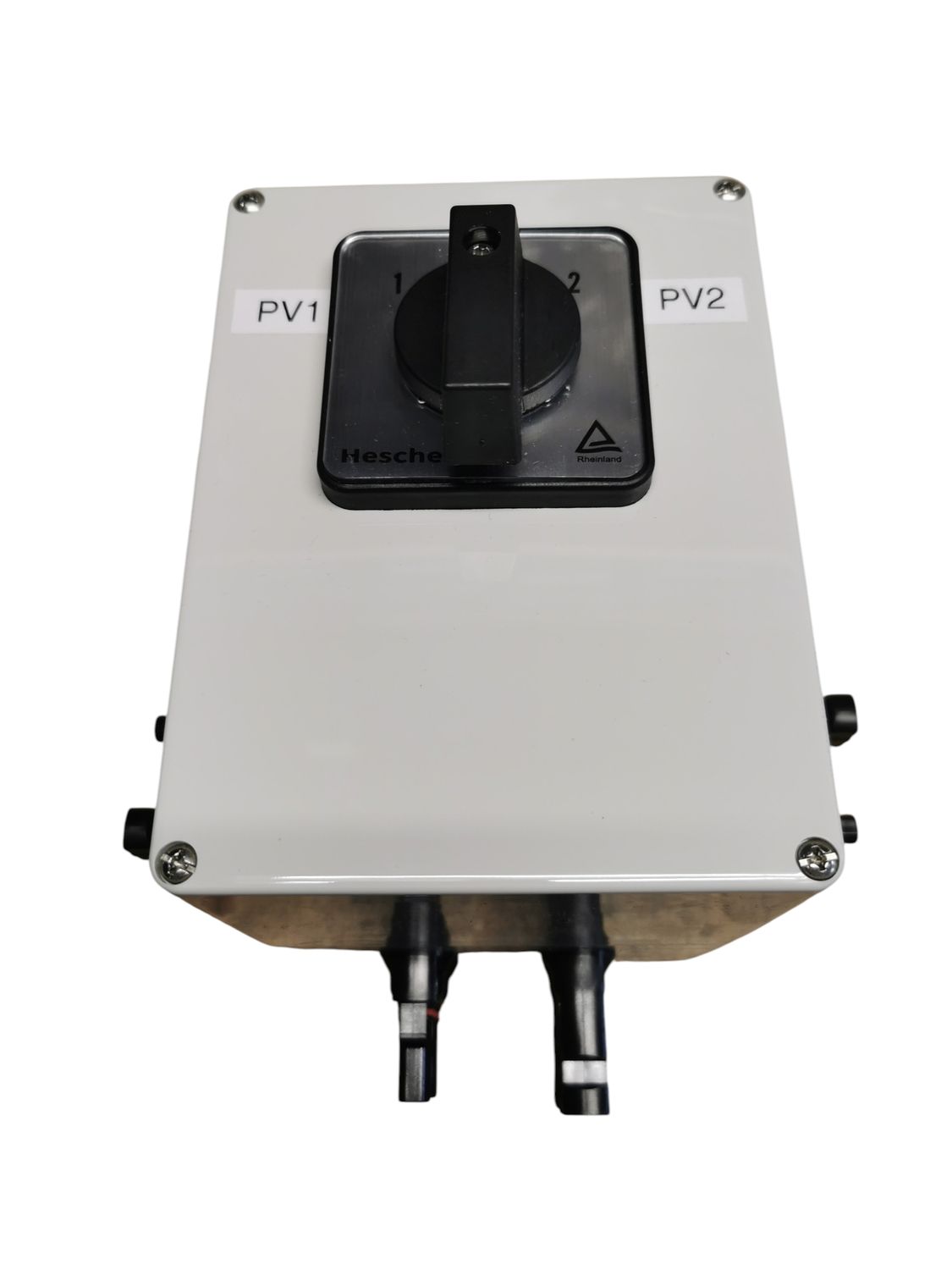

Solar-Umschalter, PV-Umschalter Duo bis 600 W je Eingang: 2x2 Module auf 1 Wechselrichter (mit 2 PV-Eingängen) oder 2 Module auf Wechselrichter oder Speicher umschalten

Vorab-Info: Wir bieten neben diesem Umschalter noch weitere Ausführungen an, z.B. mit automatischer Umschaltung nach Tageszeit oder per App und für Solarmodul Strings (Module in Reihe). Ebenso finden Sie dort die kleinere Ausführung dieses Umschalters 2 auf 1 für ein großes Solarmodul. Zu finden sind diese Produkte und Weitere hier (Klick).

Mit unserer Neuentwicklung erhalten Sie eine einfach nachrüstbare Umschaltbox, mit der Sie sehr flexibel 2 auf 1 oder 1 auf 2 umschalten können, z.B.:

• Den Solarstrom jeweils eines Solarmoduls (z.B. Ihres Balkonkraftwerks) wahlweise auf den Ausgang 1 = Wechselrichter oder den Ausgang 2 = Powerstation (oder anderes) umschalten können. In der Schalterposition „0“ ist das Solarmodul von allem getrennt (wie bei einem Trennschalter).Möchten Sie je zwei kleine Solarmodule, die in Reihe geschaltet sind, umschalten, so dürfen beide Module zusammen nicht mehr als 600 WP haben und nicht mehr als 60V Leerlaufspannung insgesamt.
• Den Solarstrom von 2 Solarmodulen abwechselnd auf einen Wechselrichter umschalten, z.B. morgens Solarmodul 1 auf den Wechselrichter und mittags dann Solarmodul 2 auf den Wechselrichter umschalten (wenn Solarmodul 1 im Schatten liegt).

Natürlich können Sie auch nach Bedarf andere Geräte anschließen und umschalten, sofern diese die Standard MC4-Solar-Steckverbinder haben. Beachten Sie aber bitte auch unsere Angaben zur maximalen Strom-Belastung weiter unten.

Der Umschalter ist in beide Richtungen verwendbar, kann also 1 auf 2 oder 2 auf 1 umschalten. Die Polung der PV-Buchsen ist unverwechselbar – egal, in welche Richtung Sie den Umschalter benutzen: Der „+“ Eingang ist immer eine Kupplung und der „+“ Ausgang immer ein Stecker, bei Minus ist es natürlich umgekehrt.

Bei Verwendung mit einer Powerstation: Fast alle Powerstations werden mit MC4-Adapter zum Laden mit einem Solarmodul geliefert oder es gibt einen Adapter als Zubehör. Beachten Sie bitte, dass die Powerstation die Leerlaufspannung Voc und den Kurzschlussstrom Isc Ihres Solarmoduls „vertragen“ können muss.

Schalten Sie den Umschalter immer erst auf „0“, bevor Sie Stecker anschließen oder entfernen, da sich bei Gleichspannung unter Last Lichtbögen zwischen den Steckerkontakten bilden können. Das ist auch der Grund, warum die Schalter bei Gleichspannung über 30 Volt aufwändig konstruiert sind und 2-polig abschalten oder umschalten müssen (+ und – gleichzeitig)

Wichtig: Die Umschaltbox ist spritzwassergeschützt, darf aber nicht dauerhaft dem Regen ausgesetzt werden (Im Außenbereich bitte ein Regenschutzdach montieren).

Der Preis enthält bereits den Mehrwertsteuersatz von 0%. Mit dem Klick auf „Ja“ bestätigen Sie, dass Sie den Umschalter als privater Betreiber einer Photovoltaikanlage zur Netzeinspeisung bis 30 KW(peak) in Deutschland betreiben werden. Sind Sie ein Wiederverkäufer oder Firma bestellen Sie mit 19 % Mehrwersteuer, indem Sie die Abfrage mit „Nein“ beantworten.

Technische Daten + Hinweise:

• Abmessungen (BxLxT) ca.: Box allein ohne Stecker 12 x 16 x 17,5 cm
• Die Umschaltbox kann je Eingang mit bis 60V und 16A Gleichstrom aber maximal nicht über 600 WP belastet werden. Damit eignet sie sich auch für große Solarmodule. Für mehrere Module in Reihe haben wir die Ausführung bis 500V und 16A im Shop.
• Falls benötigt, bestellen Sie unser optionales Solar-Verlängerungspaar in Länge nach Wunsch mit.
• Sie benötigen zur Montage keinen Elektriker, da alle Verbindungen nur gesteckt sind. Zur Montage können Sie nach Abnahme des Deckels die Befestigungslöcher in den Kanälen neben den Deckelschrauben verwenden. Die Schrauben dazu sollten 4mm Durchmesser haben und die Dübel 6mm. Sie können das Befestigungs-set auch in den Optionen rechts mitbestellen
• Die Umschaltbox ist spritzwassergeschützt (IP44), darf aber ohne Schutzdach nicht in Bereichen montiert werden, wo sie vom Regen oder anderen Flüssigkeiten längere Zeit erreicht werden kann. Durch die Einbauteile (Stecker und Schalter) wird die Wasserdichtigkeit des Gehäuses eingeschränkt.
• Das Gehäuse der Umschaltbox besteht aus dickwandigem und uv-stabilem Polycarbonat.
• Die Schaltpositionen des Umschalters und die Steck-Anschlüsse sind beschriftet, um Verwechslungen auszuschließen.
