Vorab-Info: Wir bieten neben diesem Umschalter noch weitere Ausführungen an, z.B. eine für 2 x 1 Solarmodul oder eine für 2 x 2 Solarmodule. So können Sie Solarmodule die vormittags in der Sonne sind und Solarmodule die nachmittags in der Sonne sind wechselweise auf Ihren Wechselrichter umschalten um Beschattungsprobleme zu lösen. Zu finden sind diese Produkte und Weitere hier (Klick).

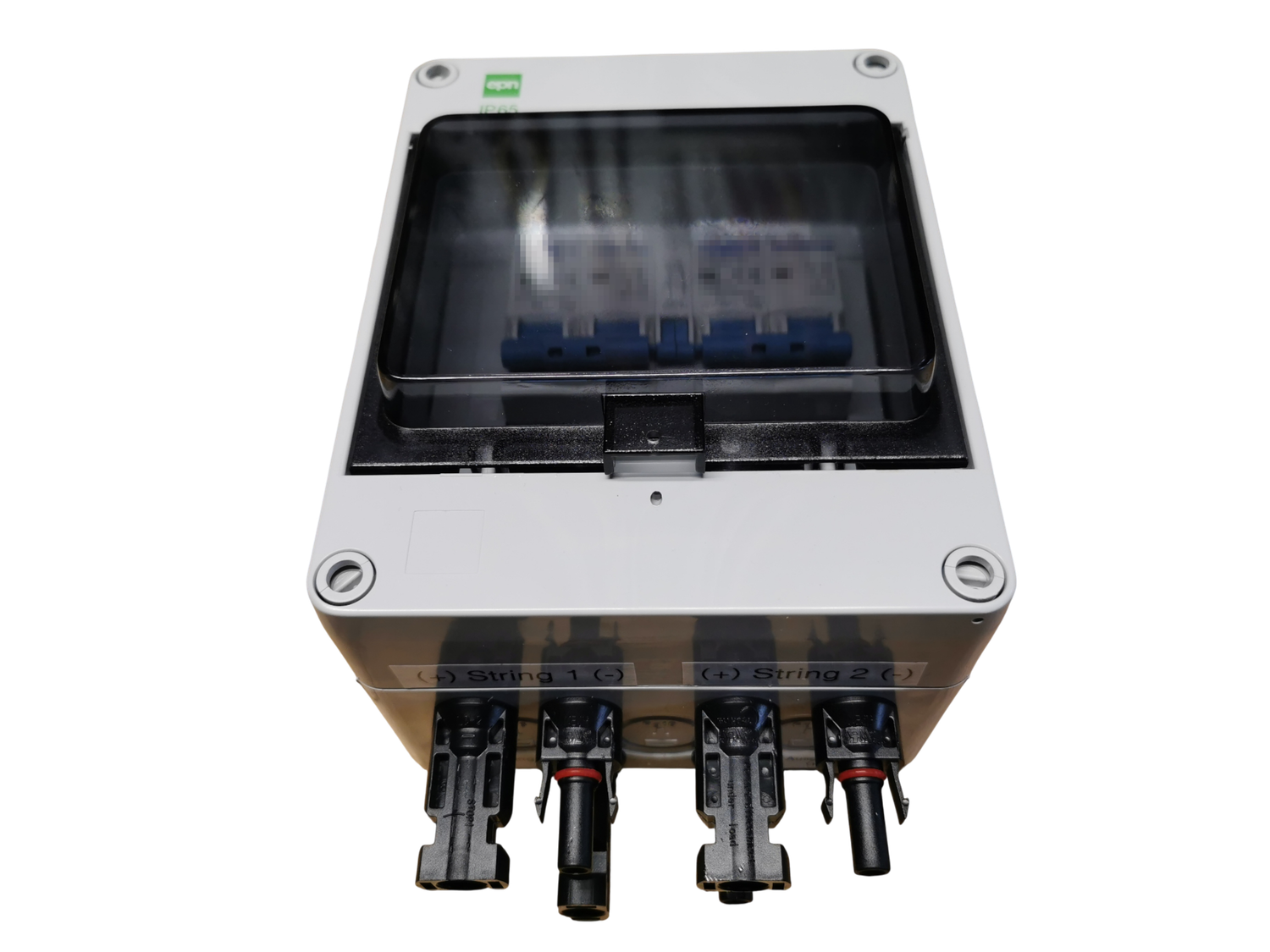

Mit unserer Neuentwicklung erhalten Sie eine einfach nachrüstbare Umschaltbox, mit der Sie sehr flexibel 2 auf 1 oder 1 auf 2 umschalten können, z.B.:
- Den Solarstrom von 2 Solarstrings auf einen Wechselrichter umschalten, z.B. morgens Solarstring 1 auf den Wechselrichter und mittags dann Solarstring 2 auf den Wechselrichter umschalten (wenn Solarmodul 1 im Schatten liegt).
- Den Solarstrom eines Solarstrings wahlweise auf den Ausgang 1 = z.B. Wechselrichter oder den Ausgang 2 = z.B. Speicher umschalten können. Dazu wird der String an die mit „Ausgang“ beschrifteten MC-Stecker angeschlossen und Wechselrichter sowie Speicher wahlweise an die Eingänge „String 1“ oder „String 2“
- Abmessungen: Ca. 21 x 13,5 x 12 cm HxBxT inkl. Stecker.
Zusatznutzen 1: Dieser Umschalter kann auch als Trennschalter eingesetzt werden. Sind beide Schalthebel unten, ist alles voneinander getrennt.
Zusatznutzen 2: Die im Umschalter eingebauten Schalter sind gleichzeitig auch Sicherungsautomaten für PV-Gleichstrom. Über 32 Ampere wird automatisch abgeschaltet, so dass Ihre Geräte nicht überlastet werden können. Auf Wunsch können wir auch Schalter mit 10, 16, 20 oder 25 Ampere verbauen – benötigen dann aber max. 2 Wochen bis zum Versand – auswählbar in den Optionen rechts.
Natürlich können Sie auch nach Bedarf andere Geräte anschließen und umschalten, sofern diese die Standard MC4 Solar-Steckverbinder haben. Beachten Sie aber bitte unbedingt die maximale Strom-Belastung von 500 Volt und 15 Ampere je String.
Funktion: Im Lieferzustand sind beide Schalthebel unten – es ist also alles voneinander getrennt. Zum Einschalten eines Strings öffnen Sie die Tür und drücken den entsprechenden Schalthebel von String 1 oder String 2 nach oben – wie bei einem Sicherungsautomaten im Zählerschrank zu Hause. Nun ist der String mit den Ausgangsanschlüssen verbunden, also durchgeschaltet. Möchten Sie den anderen String einschalten, drücken Sie den entsprechenden Schalthebel langsam (nicht blitzartig) nach oben. Dabei wird zuerst durch die mechanische Verbindung der andere Schalter ausgeschaltet und dann erst der gewünschte Schalter eingeschaltet.
Die Verriegelung gegeneinander verhindert, dass beide Schalter gleichzeitig eingeschaltet sein können. Schalten Sie beide Schalter gleichzeitig mit Gewalt hoch, wird die Mechanik beschädigt und die Gewährleistung für das Gerät erlischt. Wir können dann auch keine Garantie für Folgeschäden übernehmen.
Möchten Sie beide Strings abschalten, bewegen Sie den aktuell eingeschalteten mit dem Finger etwas nach unten, wodurch er ausgelöst wird und den Rest des Weges von selbst nach unten springt.
Befestigung: Der Umschalter darf im Außenbereich senkrecht mit den Anschlüssen nach unten installiert werden, da er gegen eindringendes Regenwasser geschützt ist (bei geschlossener Tür). Die Schutzklasse ist IP65. Zur Befestigung können die 4 im Gehäuse vorhandenen Bohrungen mit Durchmesser 4,5 mm verwendet werden. Verwenden Sie Schrauben mit Durchmesser max. 4mm und zu den Schrauben passende Dübel. Alternativ bestellen Sie unseren Befestigungssatz mit Edelstahlschrauben und 6mm Mehrzweckdübeln mit – siehe Optionen rechts.
Der Preis enthält bereits den Mehrwertsteuersatz von 0%. Mit dem Klick auf „Ja“ bestätigen Sie, dass Sie den Umschalter als privater Betreiber einer Photovoltaikanlage zur Netzeinspeisung bis 30 KW(peak) in Deutschland benutzen werden. Falls nicht, müssen Sie "Nein" anhaken und der Preis steigt um die 19 % Mehrwertsteuer.
