Nach vielfachen Kundenanfragen entwickelt und als Gebrauchsmuster (Nr. 20 2025 002 846) gegen Nachbau geschützt: Unser neuer, smarter PV-Umschalter 2 auf 1 ist auch für Strings von mehreren Solarmodulen geeignet. Weitere Modelle finden Sie im Shop: Klick hier

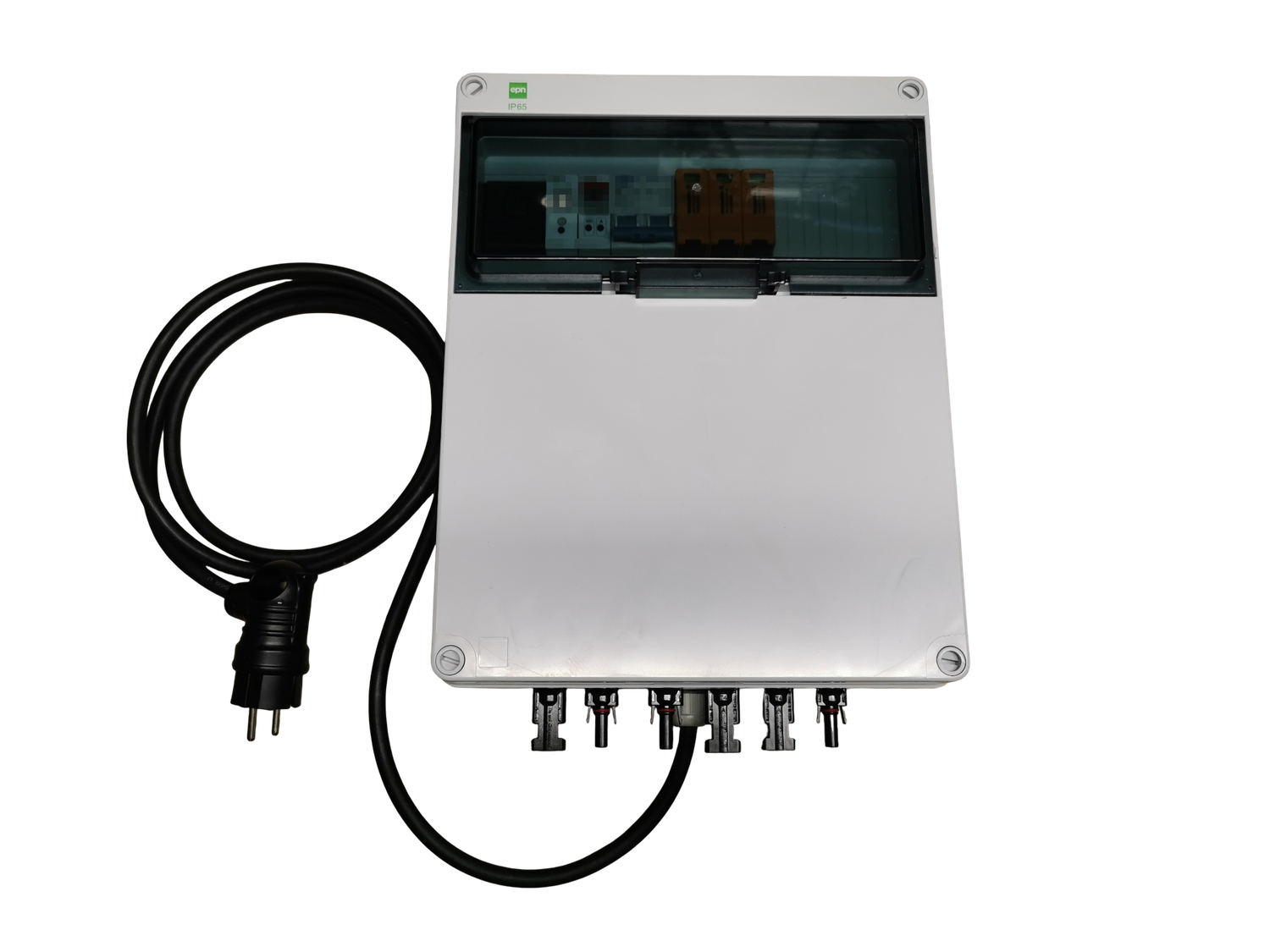

Unser automatischer Solar-Umschalter (PV-Umschalter) hat 2 Eingänge mit MC4-Solarsteckern. An jeden Eingang können Sie 1 bis ca. 16 Stück Solarmodule in Reihe (maximal 800V und 30A) anschließen und dann automatisch entweder Eingang 1 auf den Ausgang oder Eingang 2 auf den Ausgang umschalten. Das Schalten funktioniert automatisierbar über die Tuya-Smart App oder über die Smartlife-App und ist dadurch auch mit Alexa oder Google home bedienbar. Bitte prüfen Sie, dass am geplanten Montageort des Umschalters guter WLAN-Empfang vorhanden ist.
Der Ausgang des Umschalters hat ebenfalls MC4-Solarstecker. Sie können ihn mit Ihrem Wechselrichter verbinden und dann automatisch, z.B.nach Tageszeit, Eingang 1 oder Eingang 2 auf den Ausgang durchschalten. So können Sie eine Solarmodul-Gruppe (String), die nachmittags im Schatten liegt, wegschalten und dafür eine andere Gruppe Solarmodule, die nachmittags Sonne bekommt, durchschalten. Es funktioniert natürlich auch mit einzelnen Solarmodulen, lohnt sich aber bei einer höheren Anzahl umso mehr.
Der Umschalter lässt sich auch in umgekehrter Richtung einsetzen, indem man einen Solarmodul-String an den Ausgang anschließt (wodurch dieser zum Eingang wird) und dann wahlweise auf Eingang 1 oder Eingang 2 umschalten kann (die dadurch zu Ausgängen werden). So können Sie die Solarmodule z.B. zeitweise auf einen Wechselrichter durchschalten und die andere Zeit auf einen Laderegler für einen Speicher.
Wir liefern Ihnen den Umschalter voreingestellt auf die Umschaltzeit 12 Uhr mittags und Sie können diesen Zeitpunkt leicht nach Ihren Wünschen und unserer Anleitung verschieben. Für die Sprachsteuerung mit Alexa oder Google home können wir aktuell noch keinen Support bieten, aber es gibt eine Menge Video-Anleitungen auf Youtube + Co. Die Einrichtung und Einstellung über die Smartlife-App erklären wir selbstverständlich Schritt für Schritt und die Tuya Smart-App ist weitestgehend identisch. Falls notwendig, können Sie auch mehrere Umschaltpunkte pro Tag einstellen – auch das finden Sie in unserer Anleitung erklärt.
Für die Umschaltung der hohen Gleichspannung von PV-Strings kommen Hochvolt-DC-Relais aus dem Elektrofahrzeugbau zum Einsatz – je Eingang 1 Relais für die Plus und eins für die Minus-Leitung – insgesamt also 4 Relais. Dadurch wird die Lichtbogenbildung zwischen den Kontakten beim Schalten unterdrückt und die Haltbarkeit erheblich verlängert. Ebenso wird durch die voreingestellte Pause von 10 Sekunden zwischen der Umschaltung von einem auf den anderen Eingang Ihr Wechselrichter geschützt. Zur Stromversorgung des Umschalters ist eine 230V-Steckdose notwendig. Die Länge des Anschlusskabels beträgt 2m (längeres Kabel in den Optionen rechts auswählbar). Der Eigenverbrauch des Umschalters in geschaltetem Zustand beträgt ca. 7W.
Falls Sie noch keinen DC-Leitungsschutzschalter in der Solar-Zuleitung zum Wechselrichter haben, können (und sollten) Sie diesen in den Optionen rechts mitbestellen und wir montieren Ihn 2-polig in die Leitung zum Ausgang. Wir verbauen hochwertige Schutzschalter von Firma Schrack (Österreich).
Ebenso können wir Ihnen auf Wunsch in dieselbe Leitung einen 2-poligen Überspannungs-Ableiter installieren – falls noch keiner in Ihrer Anlage vorhanden ist. Wir montieren dann den „Weidmüller VPU PVII 3 1000“. Zur Kabeldurchführung montieren wir eine zusätzliche Kabelverschraubung in die Unterseite des Gehäuses, durch die das Ableitkabel mit mindestens 10mm2 Querschnitt vom Anschluss des Weidmüller zu Ihrer vorhandenen PE-Erdungsschiene geführt werden kann.
Abmessungen: Ca. 27 cm Breite x 37 cm Höhe x 11 cm Dicke. Der Umschalter ist spritzwassergeschützt (IP65) und kann bei senkrechter Montage (Steckanschlüsse nach unten weisend) auch im Außenbereich montiert werden. Der Preis enthält 0% Mehrwertsteuer für private Endkunden mit Wohnsitz in Deutschland und max. 30 KWP großer PV-Anlage. Alle anderen müssen die Abfrage rechts mit "Nein" beantworten und es werden 19 % Mehrwertsteuer hinzugerechnet.
